VisionStar M LED
VisionStar M LED
SKU:4903PLW-KV
Versand innerhalb von 2–3 Werktagen
Verfügbarkeit für Abholungen konnte nicht geladen werden
⚠️ Hinweis zur Black Edition: Das Verdunkelungsplissee wird in Schwarz geliefert. Auf den Produktbildern ist es grau dargestellt. Andere Farben sind korrekt abgebildet.

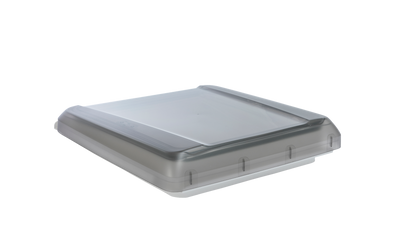

Die Dachhauben aus unserer VisionStar-Serie sind einfach perfekt. Warum? Sie sind flach im Aufbau, einfach zu bedienen, stufenlos einstellbar, besonders lärmreduzierend und ultrarobust.

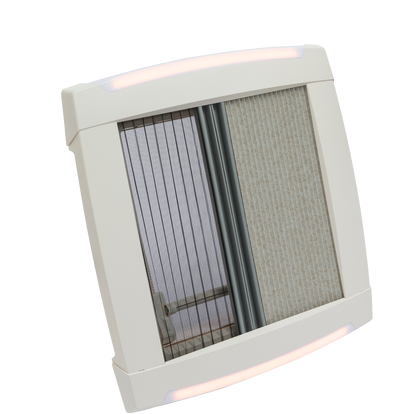

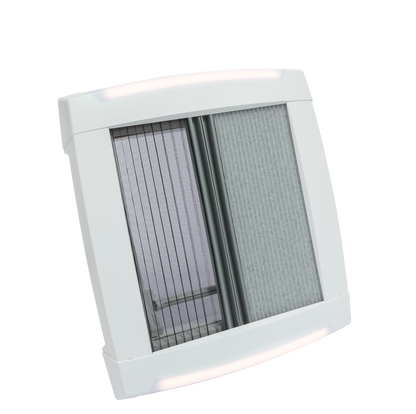

Die Dachhaube VisionStar M für das Ausschnittmaß 400 x 400 mm zusätzlich mit dimmbaren, energiesparenden LEDs ausgestattet.
Eigenschaften

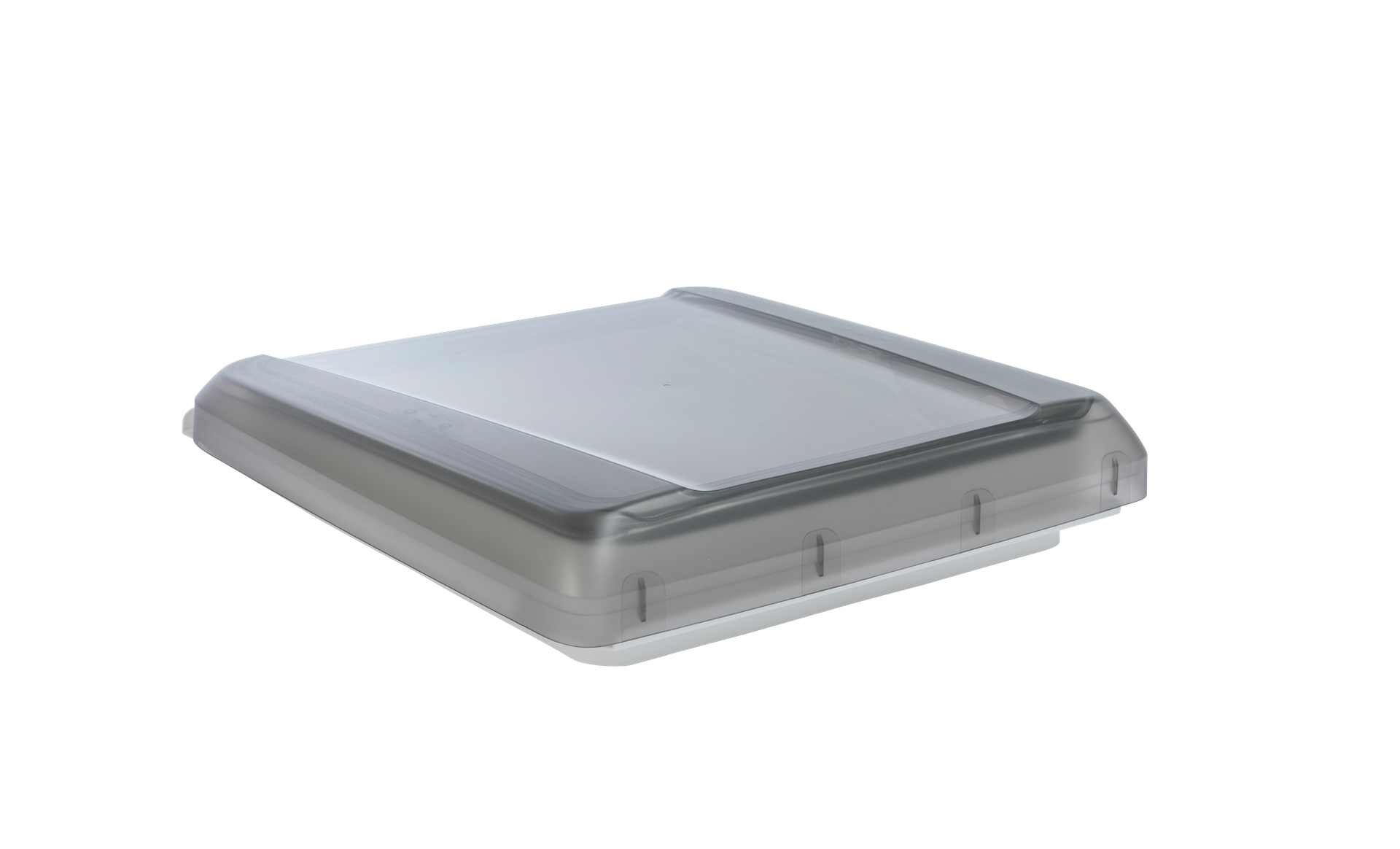

- Rauchglas-Dachhaube aus Polycarbonat mit Doppelverglasung
- wahlweise mit und ohne Dauerlüftung

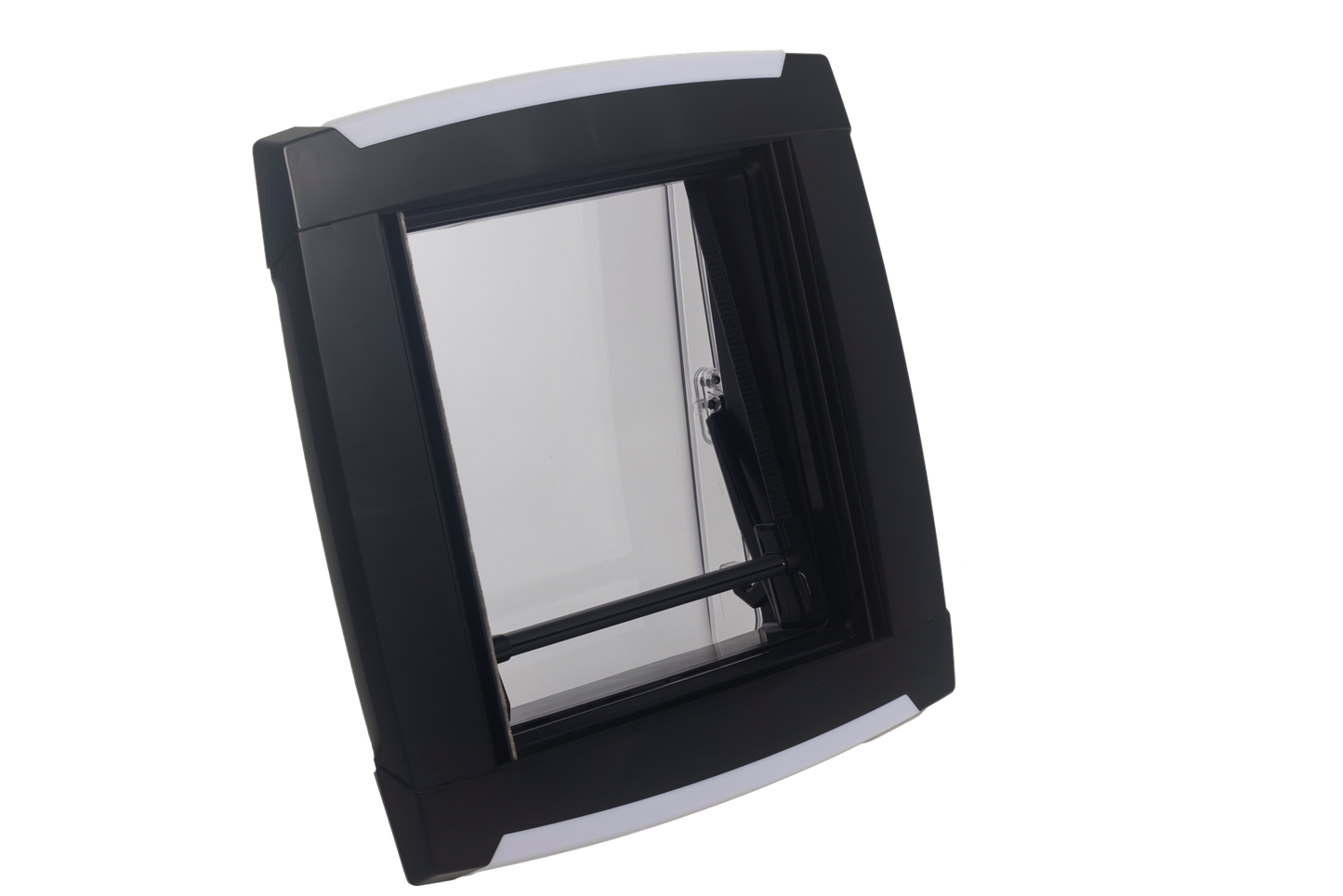

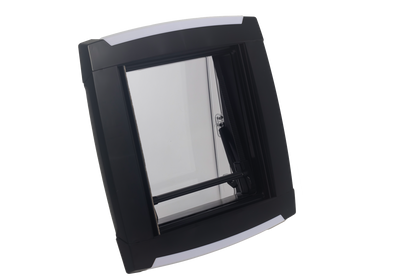

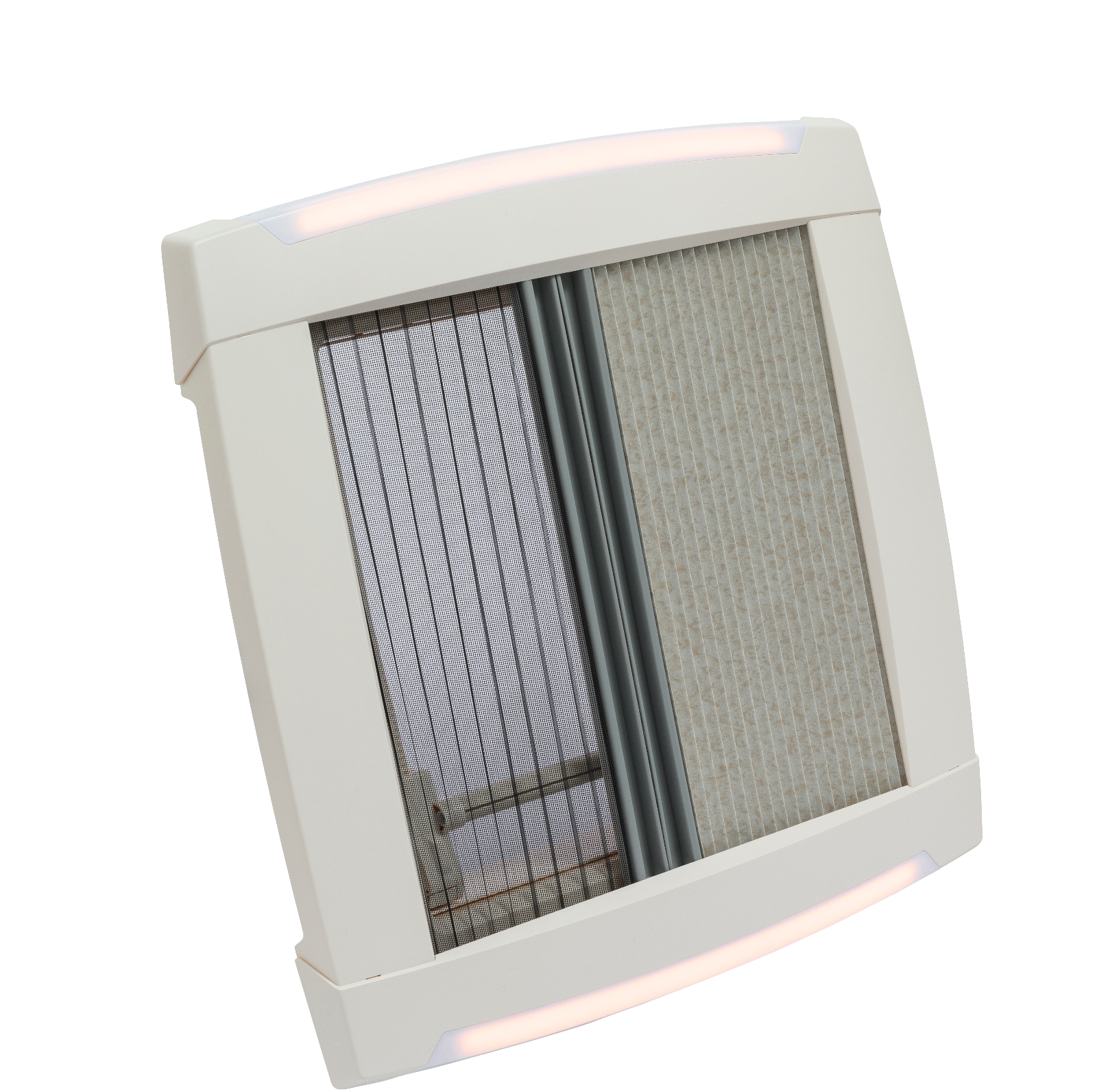

- ansprechender Innenrahmen mit Doppelplissee
- neue verbesserte Mechanik

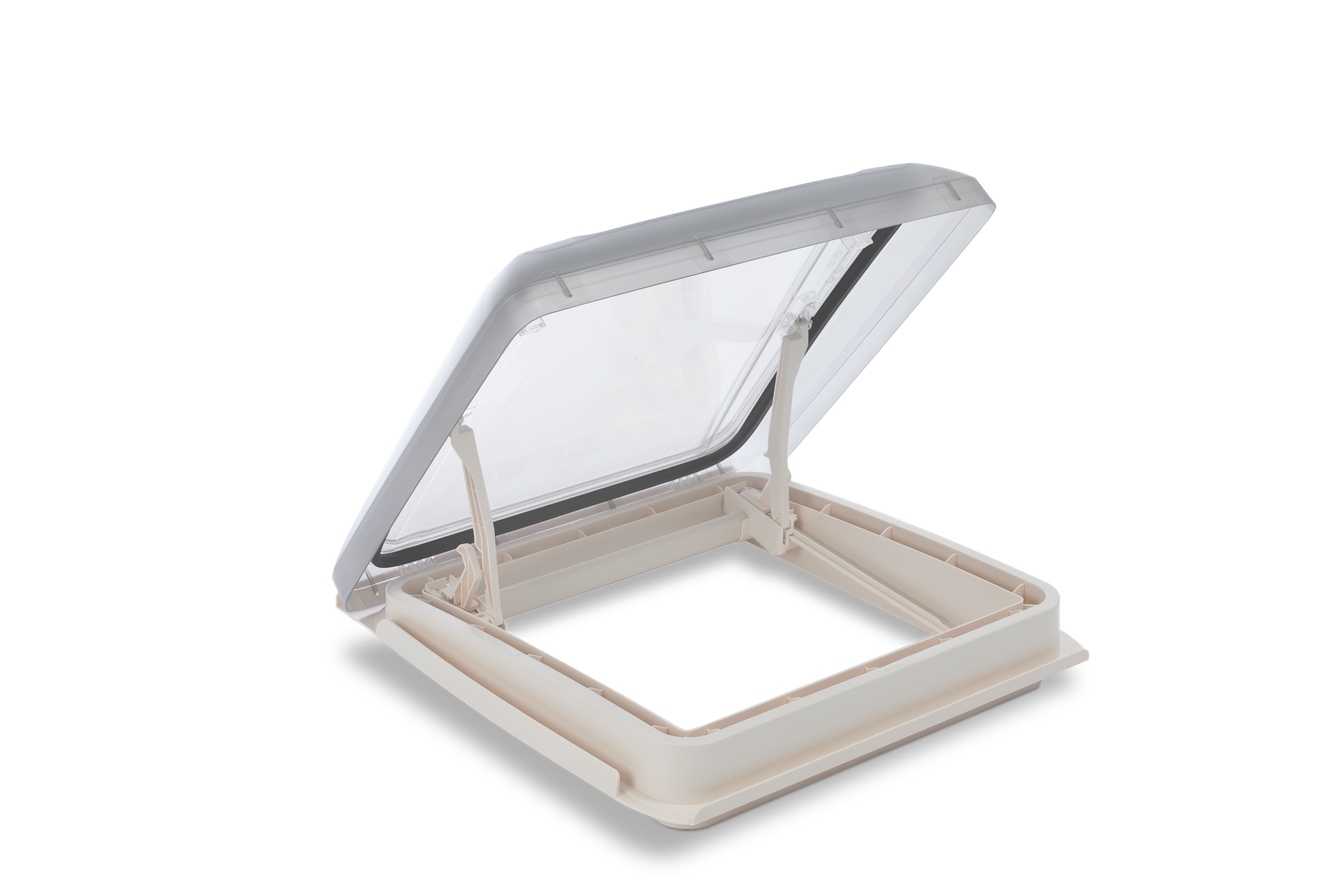

- stufenlos aufstellbar bis 50°
- sehr flache Dachhaube (nur 80 mm ü. D.)
- stark reduzierte Fahrgeräusche und Zugluft
- doppelwandiger Rahmen für bessere Isolation
- Dauerlüftung auch bei geschlossenen Plissees
- hoher UV-Schutz durch getöntes Haubenmaterial
- robuste Hauben aus schlagzähem Polycarbonat
- Zulassung: ECE R43 -019651
- Bitte beachten Sie: Damit wir gemeinsam Ressourcen schonen können, liefern wir unsere Dachhauben ohne Schrauben – denn die passende Länge hängt von Ihrer Dachdicke ab. So vermeiden wir Abfall und Sie können genau die richtigen Schrauben wählen. In unserer Einbauanleitung finden Sie dazu hilfreiche Tipps.
Technische Daten
| Ausschnittsmaß | 400 x 400 mm |
|---|---|
| Dachdicken von – bis | 25 - 60 mm bzw. 55 - 90 mm |
| Eckradius | 28 mm |
| Haubenmaß | 490 x 470 mm |
| Dauerlüftung | Bis zu 150 cm² |
| Höhe über dem Dach | 80 mm |
| Rahmenmaße (LED) | 565 x 530 x 35 mm (565 x 570 x 35 mm) |
| Empf. Höchstgeschwindigkeit | 160 km/h |
Daten der LED-Leuchtmittel
| Lichtfarbe | ~ 3000K |
|---|---|
| Energieeffizienzklasse | F |
| Nomin. Nutzlichtstrom | 2 x 390 lm |
| Netzspannung | 12 – 14V DC |
| Verbrauch | 2 x 4,2 kW/h / 1000h |
| Nennlebensdauer | 10.000 h |
| Anzahl Schaltzyklen | 50.000 |
|
Anlaufzeit bis zum Erreichen von 60% der vollen Helligkeit |
< 1 sek. |
| Nomin. Halbwertswinkel (Nicht für Akzentbeleuchtung geeignet) | 60° |
Lieferumfang:
Dachhaube mit Oberrahmen, Plisseerahmen mit LED-Beleuchtung, Polyswitch-Sicherung, Anschlusskabel. Befestigungsteile-Set.
Für die Montage benötigen Sie zusätzlich (nicht enthalten):
- Dauerelastisches Dichtmittel, z. B. Dekalin Dekaseal 8936
- 8× Linsenblechschrauben 3,5 mm (DIN ISO 7049). Die Schraubenlänge richtet sich nach der Dachdicke:
| Rahmenhöhe | Dachdicke (mm) | Empfohlene Schraubenlänge (mm) |
|---|---|---|
| Niedriger Oberrahmen | 25-38 | 25 |
| Niedriger Oberrahmen | 38-51 | 38 |
| Niedriger Oberrahmen | 50-60 | 50 |
| Hoher Oberrahmen | 55-68 | 25 |
| Hoher Oberrahmen | 68-81 | 38 |
| Hoher Oberrahmen | 80-90 | 50 |
Einbau- und Bedienungsanleitung als PDF herunterladen
