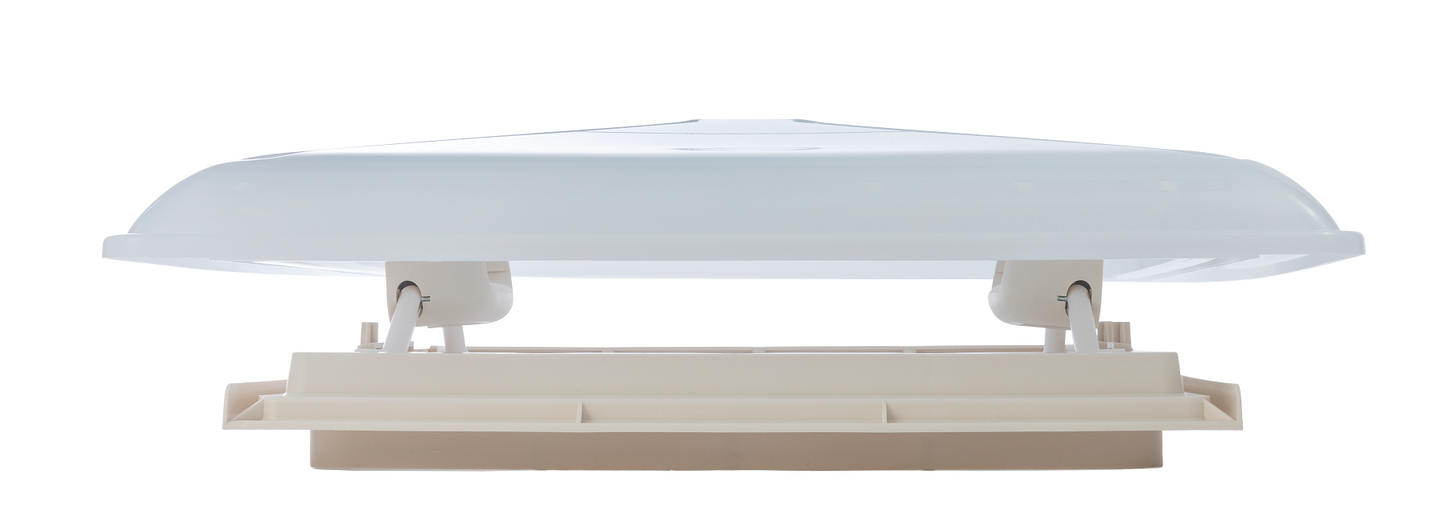

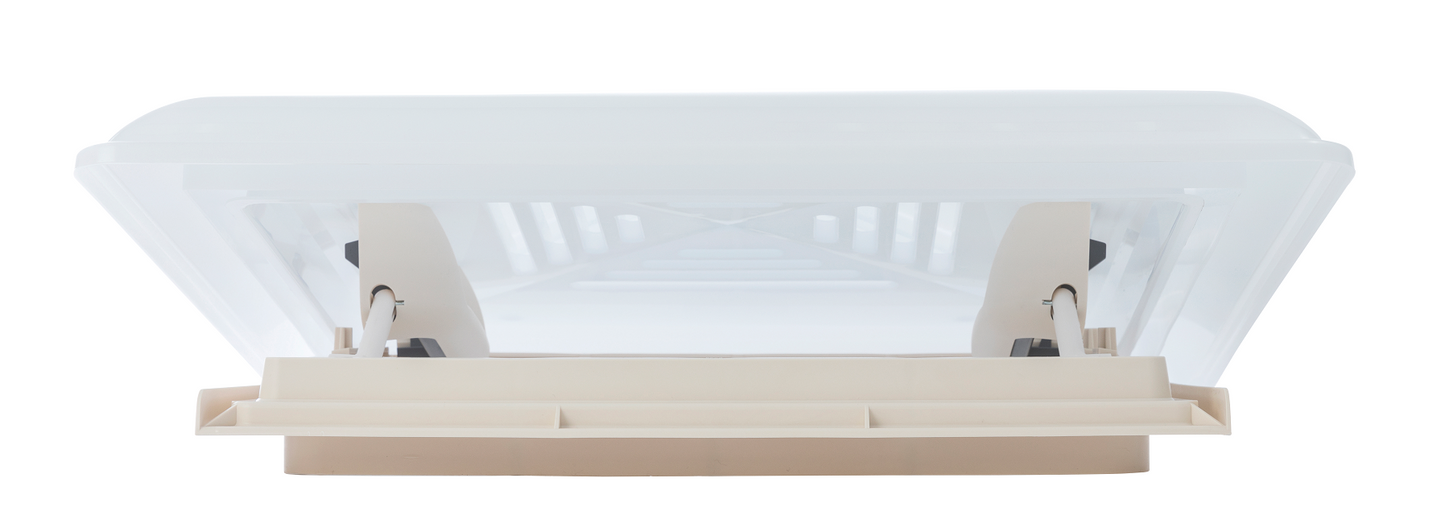

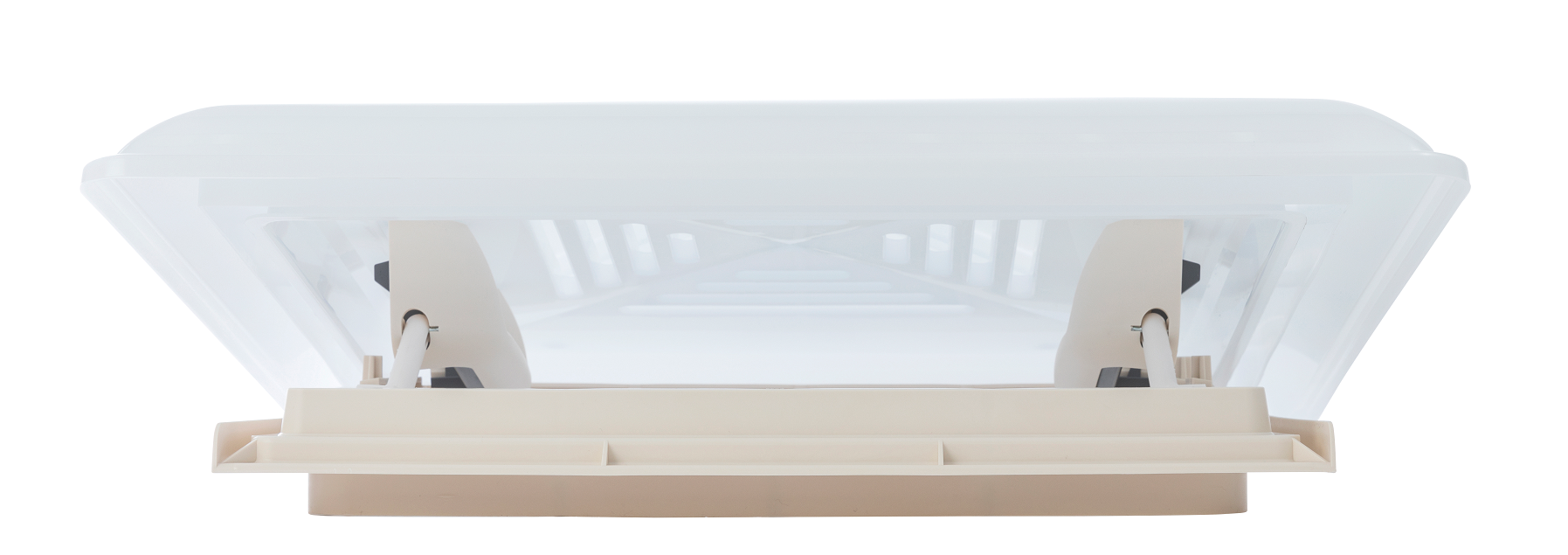

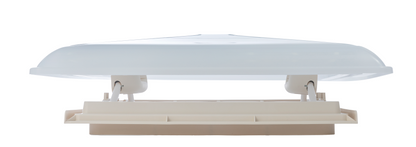

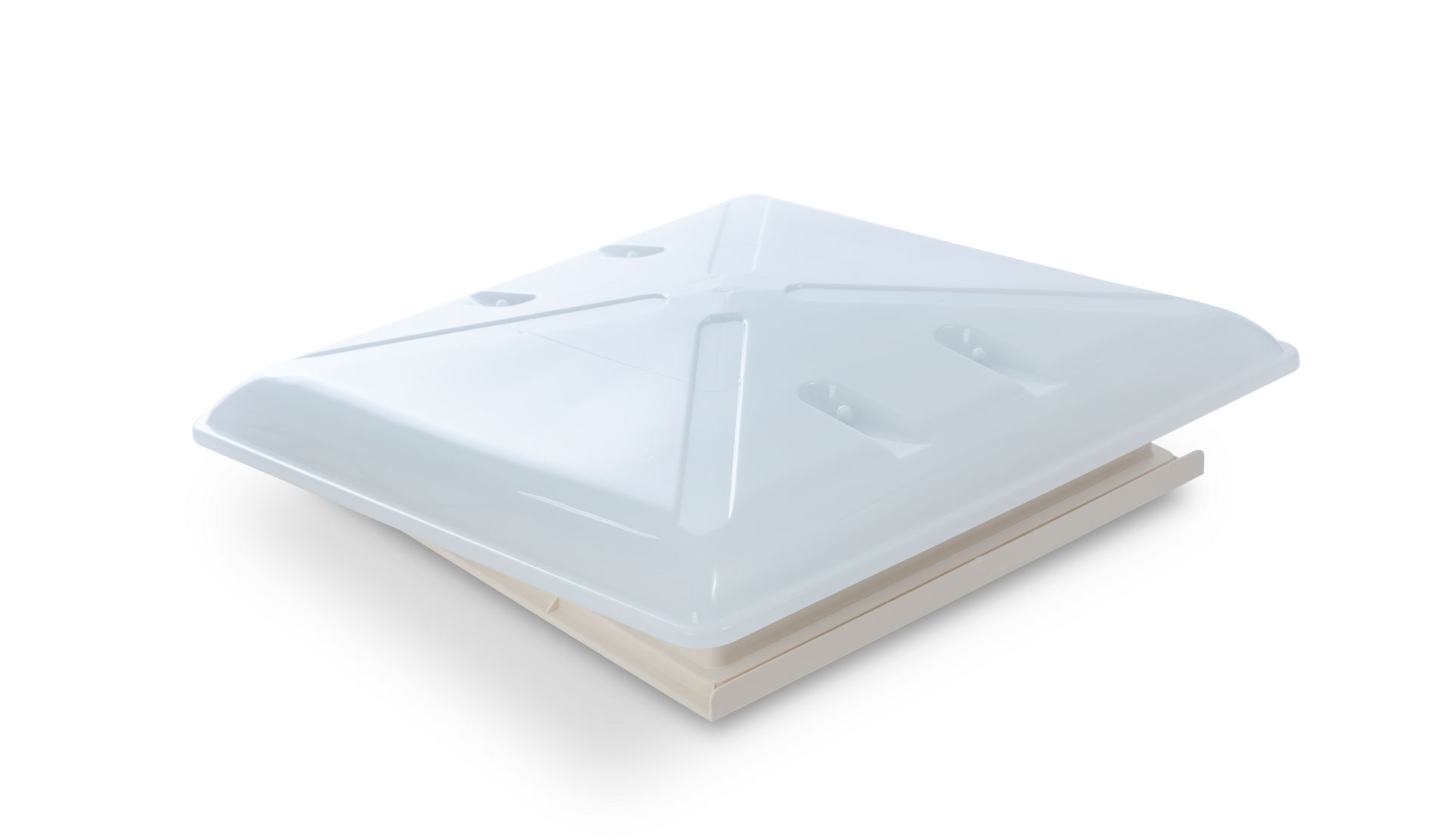

Modell 46

Die Dachhaube Modell 46 sorgt für Frischluftzufuhr im Campermobil und dank Polypropylen-Milchglas auch für sanftes Tageslicht im Innenraum. Außen schützen großer Überstand, sowie Schnee- und Spritzschutzkante gegen das Eindringen von Wasser, Innen sorgen abklappbarer Netzrahmen und optionales Verdunkelungsrollo für den Schutz vor Insekten und Sonneneinstrahlung.

Eigenschaften

• Außenhaube aus Polypropylen-Milchglas mit großem Überstand
• mit Schnee- und Spritzschutzkante
• Teleskop-Aussteller, vierseitig kippbar, mit Verriegelung
• optional mit Doppelrollo-Kombirahmen (470 x 470 x 14 mm), klappbarem Netzrahmen mit oder ohne Verdunkelungsrollo oder Plisseerahmen

Zulassung: ECE R43 -019649

Bitte beachten Sie: Damit wir gemeinsam Ressourcen schonen können, liefern wir unsere Dachhauben ohne Schrauben – denn die passende Länge hängt von Ihrer Dachdicke ab. So vermeiden wir Abfall und Sie können genau die richtigen Schrauben wählen. In unserer Einbauanleitung finden Sie dazu hilfreiche Tipps.

Technische Daten

Ausschnittsmaß	400 x 400 mm
Dachdicken von – bis	24-56 mm und 42-70 mm
Eckradius	28 mm
Haubenmaß	560 x 560 mm
Dauerlüftung	150 cm²
Höhe über Dach	92 mm
Rahmenmaße	470 x 470 x 14 mm
Empf. Höchstgeschwindigkeit	130 km/h



Lieferumfang:

Dachhaube mit Oberrahmen und Innenrahmen nach Wahl

Für die Montage benötigen Sie zusätzlich (nicht enthalten):

• Dauerelastisches Dichtmittel, z. B. Dekalin Dekaseal 8936
• 8× Linsenblechschrauben 3,5 mm (DIN ISO 7049). Die Schraubenlänge richtet sich nach der Dachdicke:

Dachdicke	Schraubenlänge
24–34 mm	25 mm
31–41 mm	32 mm
37–47 mm	38 mm
44-54 mm	45 mm
51-56 mm	50 mm

Einbau- und Bedienungsanleitungen (PDF):

Modell 46 mit klappbarem Netzrahmen

Modell 46 mit Doppelrollo-Kombirahmen

Modell 46 mit Plisseerahmen
